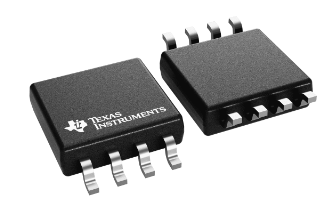

SN74LVC2G02 2 通道、2 输入、1.65V 至 5.5V 或非门

2023/2/17 16:47:58

浏览次数: 4

按照设计，此双路双输入正或非门可在 1.65V 至 5.5V VCC 电压下运行。

SN74LVC2G02 器件以正逻辑执行布尔函数 Y = A + B 或 Y = A × B。

NanoFree™ 封装技术是 IC 封装概念的一项重大突破，它将硅晶片用作封装。

该器件完全适用于 Ioff 为了部分断电的应用。Ioff 电路会禁用输出，从而在器件掉电时防止电流回流损坏器件。
