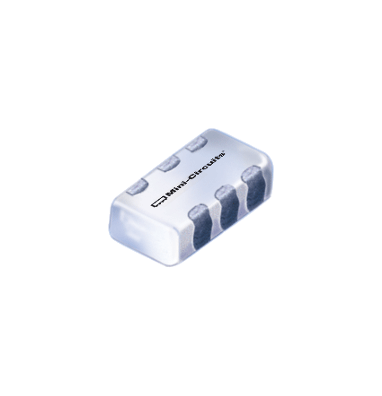

滤波器的类型有哪三大类

2023/3/2 9:25:45

浏览次数: 5

滤波器是什么?

滤波器是一种选频装置，可以滤除干扰噪声或进行频谱分析，主要有由电容、电感和电阻三个部分组成，在日常生活中有着非常广泛的应用。

滤波器的类型有哪三大类

滤波器的种类有哪些？

1、按所处理的信号可以分类为模拟滤波器、数字滤波器。

2、按所通过信号的频段可以分类为低通滤波器、高通滤波器、带通滤波器、带阻滤波器、全通滤波器。

3、按所采用的元器件可以分类为无源滤波器、有源滤波器。

4、按安放位置的不同可以分类为板上滤波器、面板滤波器。
