运算放大电路计算公式

2023/3/3 14:20:45

浏览次数: 4

运算放大器公式： u o = f ( u I 2 − u I 1 ) i = 2 。

可对微弱信号进行放大，还可做为反相、电压跟随器，可对电信号做加减法运算。

用途：广泛应用于电子行业当中，接入适当的反馈网络，可用作精密的交流和直流放大器，有源滤波器，振荡器及电压比较器。

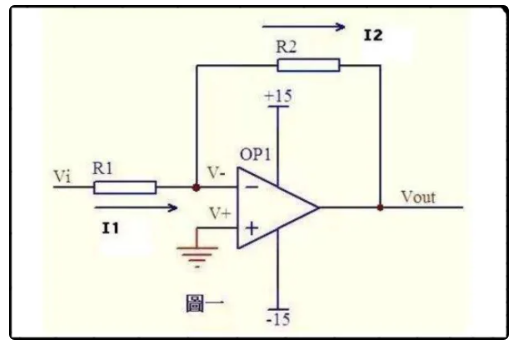

运算放大电路计算公式
