Alveo SN1000 SmartNIC 加速器卡

2023/3/17 9:54:19
浏览次数: 8

    AMD Alveo SN1000 是业界首款提供软件定义硬件加速的 SmartNIC ，可在单个平台上实现所有功能卸载。SN1000 SmartNIC 可直接卸载 CPU 密集型任务，优化网络性能，其架构能够以线路速率加速各种广泛的定制卸载，包括支持客户构建和第三方卸载。

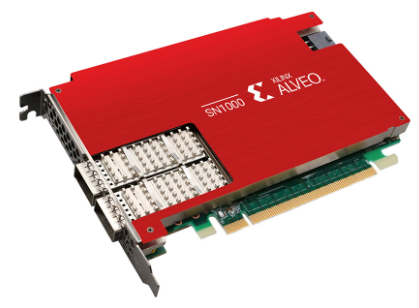

Alveo SN1000 SmartNIC 加速器卡


    SN1000 SmartNIC 基于 AMD 16nm UltraScale+? 架构，由 AMD XCU26 低时延 FPGA 和 16 核 Arm? 处理器提供支持。


    主要特性与优势


    P4 可编程性


    SN1000 支持全面协议级卸载加速定制、专用数据路径以及便捷的 P4 高级语言编程。AMD P4 工具套件 Vitis 联网可帮助客户编写定制卸载并微调现有的卸载，无需更换硬件，便可处理新的协议和应用。


    定制卸载


    SN1000 SmartNIC 可为广泛的网络、安全和存储卸载提供软件定义的硬件加速。


    网络：开放式 vSwitch 和虚拟化加速 (Virtio.net)


    安全： IPsec、kTLS 和 SSL/TLS


    存储：Virtio.blk、基于 TCP 的 NVMe?、Ceph、压缩和加密服务
