ADT1-1WT-1+ 射频变压器

2023/3/22 15:25:52

浏览次数: 4

ADT1-1WT-1+是Mini-Circuits的一款射频变压器，其工作频率最小1MHz，最大400MHz

具备的特征

•1dB带宽覆盖整个频率范围

•良好的回波损耗，典型值为21dB。

•含铅表面安装

•可水洗

常见应用

•高速数据通信

•平衡-不平衡转换器

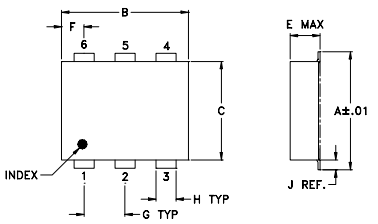

附轮廓图

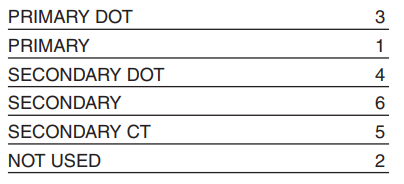

引脚配置信息

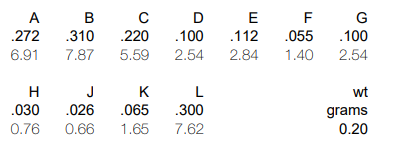

外形尺寸单位（mm）

兆亿微波商城芯片实物图

ADT1-1WT-1+
