AD9833BRMZ低功耗、2.3 V至+5.5 V可编程波形发生器

2023/3/22 15:39:08
浏览次数: 3

AD9833是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。各种类型的检测、信号激励和时域反射(TDR)应用都需要波形发生器。输出频率和相位可通过软件进行编程，调整简单。无需外部元件。频率寄存器为28位宽，时钟速率为25 MHz时，可以实现0.1 Hz的分辨率；时钟速率为1 MHz时，AD9833可以实现0.004 Hz的分辨率。

AD9833通过一个3线串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。该器件采用2.3 V至5.5 V电源供电。

AD9833具有省电功能。此功能允许关断器件中不用的部分，从而将功耗降至低点。例如，在产生时钟输出时，可以关断DAC。

AD9833采用10引脚MSOP封装。

特性

数字可编程频率和相位

3 V 0 MHz至12.5 MHz输出频率范围28位分辨率下12.65 mW功耗：25 MHz参考时钟下0.1 Hz

正弦波、三角波和方波输出2.3V至5.5V电源

无需外部组件3线SPI接口

扩展温度范围：-40°C至+105°C

电源关闭选项

10导联MSOP封装

AEC-Q100符合汽车应用标准

应用

频率刺激/波形生成

液体和气体流量测量传感应用：接近、运动和缺陷检测

线路损耗/衰减

测试和医疗设备

扫描/时钟发生器时域反射计（TDR）应用

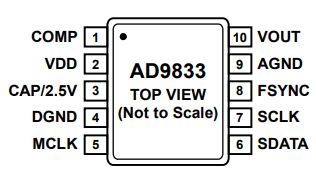

附AD9833BRMZ引脚配置图
