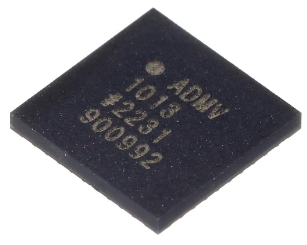

ADMV1013ACCZ宽带微波上变频器的产品概述

2023/3/22 15:58:48
浏览次数: 21

ADMV1013 是一款专门针对点对点微波无线电设计进行优化的宽带微波升频器，其工作射频 (RF) 范围为 24 GHz 至 44 GHz。

ADMV1013ACCZ宽带微波上变频器的产品概述

该升频器提供两种频率转换模式。此套件能够从基带同相正交 (I/Q) 输入信号直接转换为 RF，以及从复杂中频 (IF) 输入进行单边带 (SSB) 升频转换。可以禁用基带 I/Q 输入路径，而且可以在 IF 路径中插入 0.8 GHz 至 6.0 GHz 范围内频率的复杂调制 IF 信号并将该信号升频转换到 24 GHz 至 44 GHz，同时抑制不需要的边带，抑制幅度通常优于 26 dBc。

串行端口接口 (SPI) 允许调整正交相位和混频器栅极电压，以便实现最佳边带抑制和本地振荡器 (LO) 调零。此外，SPI 接口还允许关断输出包络检测器以降低功耗。

ADMV1013 升频器采用 40 端子岸面栅格阵列 (LGA) 封装。ADMV1013 的外壳工作温度范围为 40°C 至 +85°C。

具备的特性

宽带射频输入频率范围：24 GHz至44 GHz 2种上变频模式

从基带I/Q到RF的直接转换

实中频单边带上变频

LO输入频率范围：5.4 GHz至10.25 GHz

LO四倍频器，最高可达41 GHz

匹配50Ω 单端射频输出和中频输入

匹配100之间的选项Ω 平衡或50Ω 单端LO输入

100 Ω 平衡基带输入

边带抑制和载波馈通优化

用于收发器功率控制的可变衰减器

可通过4线SPI接口编程

40端子接地栅格阵列封装（LGA）
