ADG839YKSZ-500RL7单通道单刀双掷开关/2:1多路复用器

2023/3/24 11:17:13

浏览次数: 10

ADG839是一款低压CMOS器件，内置一个单刀双掷(SPDT)开关。在整个温度范围内，该器件具有小于0.6 Ω的超低导通电阻。额定电源电压为1.8 V、2.5 V和3.3 V。

接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG839为先开后合式开关。

ADG839采用6引脚SC70封装。

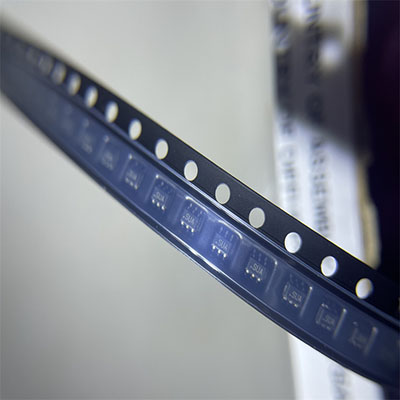

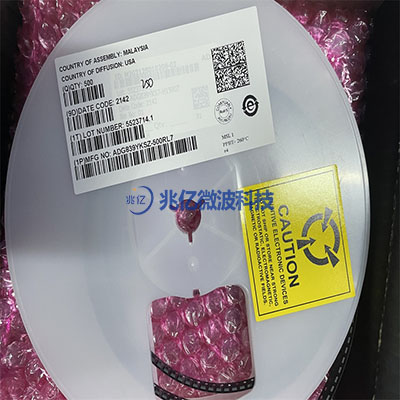

ADG839YKSZ-500RL7单通道单刀双掷开关/2:1多路复用器
