ADI(亚德诺)MAX4800低电荷注入、8通道、高压模拟开关产品介绍

2023/3/31 15:08:47

浏览次数: 9

MAX4800低电荷注入、8通道、高压模拟开关

定义

MAX4800、MAX4801 和 MAX4802 是为超声波成像及打印机应用设计的高压开关器件，可在八个通道上实现高压切换。这些器件采用 BCDMOS 工艺技术，提供八路高压、低电荷注入的单刀单掷（SPST）开关，由数字接口控制。

数据通过串行方式写入内部 8 位移位寄存器，并由带使能（enable）和清零（clear）输入的可编程锁存器保持。上电复位功能确保所有开关在通电时默认处于断开状态。

MAX4800/MAX4801/MAX4802 支持宽范围高压电源供电，包括：

VPP/VNN = ±100V / ∓100V

±185V / ∓15V

+40V / -160V

数字接口由独立的 VDD 电源供电，工作电压范围为 +2.7V 至 +13.2V。数字输入引脚 DIN、CLK、LE̅ 和 CLR̅ 均耐受 ±13.2V 电压，且与 VDD 供电电压无关。

MAX4800 和 MAX4802 可直接替代 Supertex HV20220 和 HV232；它们提供 48 引脚 TQFP、26 焊球 CSBGA 及 28 引脚 PLCC 封装。所有器件均规定适用于商业级温度范围：0°C 至 +70°C。

特性

Supertex HV20220（MAX4800）的引脚兼容替代品

高达VPP-VNN=200V的灵活高压电源

低电荷注入、低电容22Ω开关

直流至10MHz模拟信号频率范围

-5MHz时77dB关断隔离

低10µA静态电流

提供PLCC、TQFP和CSBGA封装

应用

超声成像

打印机

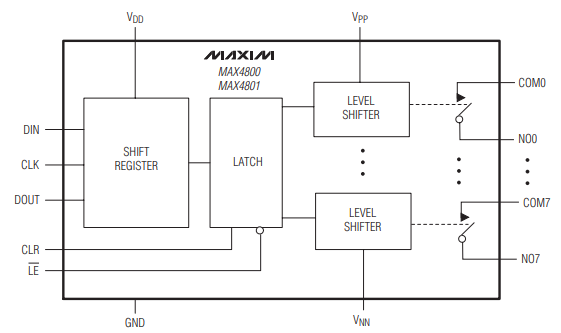

功能框图
