ADG1519
定义
ADG1519 是一款单刀双掷（SPDT）模拟开关。其芯片级封装（LFCS P）上的使能引脚（EN）用于启用或禁用该器件。当器件被禁用时，开关端子（SA、SB 和 D）均呈现高阻抗状态。
ADG1519 在以下电源条件下完全规格化：
VDD = +5 V ±10%
VSS = –4.5 V 至 –8.8 V
适用于需要非对称供电的应用场景。
ADG1519 的导通电阻（RON）特性在整个模拟输入范围内保持平坦，确保出色的线性度与低失真，特别适合音频信号切换应用。其结构设计实现了超低功耗，使其成为便携式设备及电池供电仪器的理想选择。
该开关在导通状态下双向传导性能一致，且输入信号范围可扩展至电源轨（即“轨到轨”）。在关断状态下，可阻断高达电源电压的电平。此外，ADG1519 具备“先断后合”（break-before-make）的切换动作，适用于多路复用器（multiplexer）应用场景。
产品亮点
1. 5.2 Ω 25°C时的最大导通电阻。
2.–98 dB THD。
3.3 V逻辑兼容数字输入：VINH=2.0 V最小值和VINL=0.8 V最大值。
4.不需要逻辑电源电压（VL）。

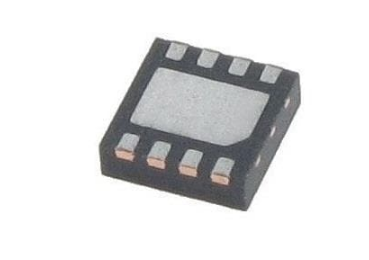

5.8引线，2 mm×3 mm LFCSP（见外形尺寸部分）。
特性
• 3.8Ω导通电阻
• 不需要VL电源
应用
LDMOS功率放大器栅极驱动
GAN功率放大器栅极驱动
通信系统
自动测试设备
数据采集系统
取样和保持系统
功能框图
