TQQ1003紧凑型高性能双工器模块产品介绍

2023/4/3 10:33:20

浏览次数: 2

TQQ1003产品介绍

定义

TQQ1003 是一款紧凑型高性能双工器模块，专为满足 Band 3 LTE 应用的严苛要求而优化设计。

该器件基于 TriQuint 公司高性能体声波（BAW）技术构建，可支持对高功率处理能力、严格线性度指标、低插入损耗有苛刻要求的 LTE 应用，同时满足关键的带外衰减与隔离度规格。

TQQ1003 电子元器件采用 TriQuint 独特的晶圆级封装（WLP）技术，实现仅 1.8 mm × 1.4 mm 的紧凑占位面积，最大高度仅为 0.78 mm。

特性

紧凑外形尺寸：(1.8 × 1.4) mm²

优化低插入损耗设计：

发射频段（Tx Band），1710 – 1785 MHz：典型值 1.9 dB

接收频段（Rx Band），1805 – 1880 MHz：典型值 2.2 dB

高 Tx-Rx 隔离度：

发射端隔离度（Tx Isolation）：典型值 58 dB

接收端隔离度（Rx Isolation）：典型值 60 dB

单端（SE）50 Ω 天线、接收、发射端口

接收端口需外接一个匹配元件

符合 RoHS 标准，无铅模块封装

应用

LTE手机、数据卡和移动路由器

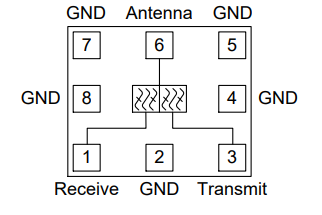

功能款图
