RF2051产品介绍
定义
RF2051 是一款低功耗、高性能、宽带射频（RF）频率转换芯片，集成本地振荡器（LO）生成电路及一对 RF 混频器。其内部射频合成器包含一个集成式分数-N 锁相环（PLL），配合压控振荡器（VCOs）与分频器，可产生低相位噪声的 LO 信号，并具备极高的频率分辨率。
缓冲后的 LO 输出驱动内置的 RF 混频器，将输入信号下变频或上变频至所需的目标频段。混频器的偏置电流可根据性能需求和可用电源电流进行编程调节。
LO 生成模块设计为连续覆盖 300 MHz 至 2400 MHz 的频率范围。RF 混频器具有极宽的带宽，在输入端和输出端均可支持从 30 MHz 到 2500 MHz 的工作频率，从而实现上行变频与下行变频功能。
RF2051 电子元件可搭配外部晶体（频率范围 10 MHz ~ 52 MHz）或外部参考源（频率范围 10 MHz ~ 104 MHz）使用，以适应多种参考频率配置需求。
所有片内寄存器均通过一个简单的三线串行接口进行控制。RF2051 设计工作电压范围为 2.7 V 至 3.6 V，兼容便携式电池供电设备。该器件采用塑料 32 引脚 QFN 封装，尺寸为 5 mm × 5 mm。

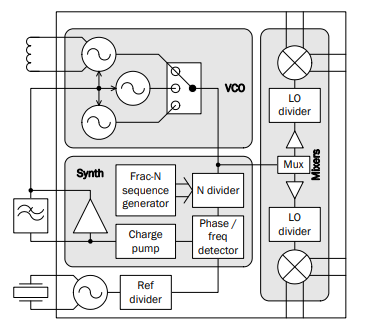

功能框图
特性
•30MHz至2.5GHz频率范围
•分数-N合成器
•26MHz参考频率分辨率为1.5Hz，非常精细
•低相位噪声VCO
•带可编程负载电容器的片上晶体维持电路
•两个高线性射频混频器
•集成LO缓冲器
•混频器输入IP3+18dBm
•混合器偏置可调，适用于低功耗操作
•全双工模式
•2.7V至3.6V电源
•3V时低电流消耗55mA至75mA
•3线串行接口
应用
有线电视前端
数字电视上/下转换器
数字电视中继器
多住宅单元
蜂窝中继器
频带移位器
UHF/VHF无线电
多样性接收器
软件定义无线电
卫星通信
超外差无线电
