HMC798A 24 GHz至34 GHz、GaAs、MMIC、次谐波SMT混频器

2023/4/4 9:50:48

浏览次数: 7

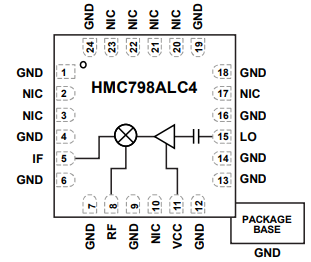

HMC798ALC4是一款集成LO放大器的24 GHz至34 GHz次谐波(×2) MMIC混频器，采用符合RoHS标准的无铅LCC封装。

HMC798ALC4电子元件可用作频率范围为24 GHz至34 GHz的上变频器或下变频器。

在24 GHz至30 GHz和30 GHz至34 GHz频率范围内，2 × LO至射频(RF)隔离通常分别为30 dB和36 dB，无需额外滤波。LO放大器采用单偏置(5 V dc)设计，通常需要4 dBm的LO驱动电平。HMC798ALC4无需线焊，可以使用表贴(SMT)制造技术。

应用

微波和甚小孔径终端(VSAT)无线电

测试设备

点对点无线电

卫星通信(SATCOM)

军事电子战(EW)、电子对抗(ECM)、以及指挥、控制、通信和情报(C3I)
