Alveo U55C 高性能计算卡

2023/4/6 15:14:46
浏览次数: 3

AMD Alveo™ U55C 高性能计算卡可为高性能计算 (HPC)、大数据分析和搜索、金融计算、计算存储和机器学习中的工作负载提供优化加速。

利用 AMD 功能强大的 Virtex™ XCU55 UltraScale+ FPGA，Alveo U55C 卡将高带宽内存 (HBM2) 和 200Gbps 的高速网络集成到单插槽的小型卡中，旨在满足任何服务器的部署需求。

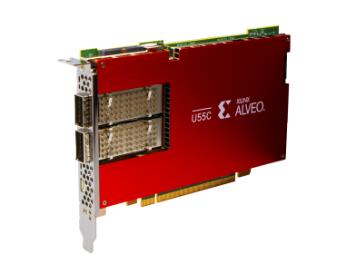

Alveo U55C 高性能计算卡


U55C 加速器搭配 AMD 全新基于标准的 API 驱动集群解决方案，并配备 C/C++ 可编程性。该解决方案使许多具有大规模计算工作负载的客户能够在 1000 多个节点规模上实现 FPGA 的性能优势，并且无需专有硬件，即可利用他们现有的数据中心基础架构和网络轻松实现 HPC 集群。

U55C 卡不仅可支持 PCI Express® (PCIe®) Gen3x16 或双路 Gen4x8，而且包含 460GB/s 带宽下的 16GB 高带宽内存 (HBM2) 以及带有双路 QSFP28 连接器（支持 2 x 100 Gb/s）的以太网网络功能。


启用 Alveo 加速器卡是 AMD 及合作伙伴应用的一个生态系统，主要面向数据中心的工作负载。对于定制解决方案，AMD 应用开发工具套件 (Vitis™ 环境)和机器学习套件可为开发人员提供将差异化应用推向市场的框架。
