Alveo U50 数据中心加速器卡

2023/4/6 15:15:46
浏览次数: 3

AMD Alveo™ U50 数据中心加速卡可为金融计算、机器学习、计算存储以及数据搜索与分析工作负载提供优化加速。Alveo U50 卡采用 AMD UltraScale+™ 架构，率先使用半高半长的外形尺寸和 低于75 瓦的低包络功耗。该卡支持高带宽存储器 （HBM2），每秒 100G 网络连接，面向任意类型的服务器部署。

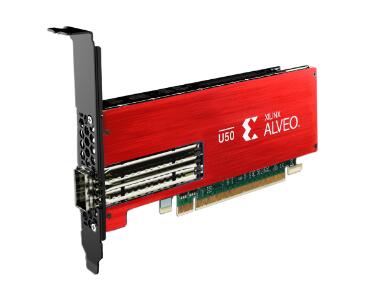

Alveo U50 数据中心加速器卡

Alveo 加速器卡能适应不断变化的加速要求和算法标准，能在不改变硬件的情况下，加速任何工作负载，并能降低总体拥有成本。


启用 Alveo 加速器卡是 AMD 及合作伙伴应用的一个生态系统，主要面向数据中心的工作负载。对于定制解决方案，AMD 应用开发工具套件（Vitis™ 环境）和机器学习套件可为开发人员提供将差异化应用推向市场的各种工具。


在 Alveo U50 卡上进行开发访问需要使用 Alveo 可编程电缆。该电缆提供了从主机 PC 到 Alveo U50 维护连接器的 micro-USB 支持。
在线留言询价
