Alveo U25N SmartNIC

2023/4/6 15:17:05

浏览次数: 1

对于构建现代数据中心的云和企业架构，Alveo U25N 可提供一个全面的 25GbE SmartNIC 平台，将 OVS 和 IPsec 等网络和安全加速功能真正融合到统一的平台上。

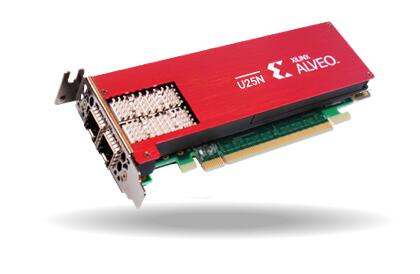

Alveo U25N SmartNIC

U25N SmartNIC 平台基于三种技术的融合、包含 FPGA 和多核 Arm 处理器的强大片上系统 (SoC)，以及经过验证的 XtremeScale™ X2 以太网控制器。FPGA 可在避免不必要的数据移动的同时，以最高效率实现在线硬件加速与卸载。

Arm 内核可执行异常流量处理，以及与 FPGA 相关的管理与统计。X2 以太网控制器芯片提供一个平台，能通过现场验证的软件驱动程序处理两个端口的 25 千兆位以太网。
