Alveo U30 数据中心加速器卡

2023/4/6 15:18:08
浏览次数: 5

Alveo U30 媒体加速卡为实时视频流工作负载提供业界最高的通道密度、最低的每通道成本和最低的功耗。与 AMD 视频软件开发套件 (SDK) 结合使用时，该解决方案可为实时流媒体提供商提供一个生产就绪型平台，从而可通过基于标准的 FFmpeg、GStreamer 和 API 从 Xilinx 硬件加速中获得巨大优势。

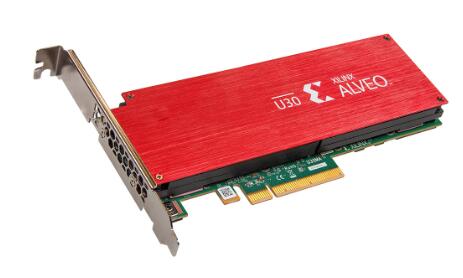

Alveo U30 数据中心加速器卡


U30 可用于通过亚马逊 EC2 VT1 实例执行实时云端视频转码，也可作为预配置设备，满足 Xilinx 合作伙伴的现场部署需求。


功能


小型封装：半高、半长

典型值约 18 ~ 25W 的低功耗

高密度媒体处理：在一个配备 7 x Alveo U30 加速器的设备上执行 112 x 1080p30 实时转码

HEVC (H.265)、H.264 (AVC) 和自适应比特率 (ABR) 缩放

支持视频分辨率： 128x128 ～ 3850x2160

同时解码、缩放和编码多达 46 个数据流，每卡最大聚合带宽为 2X4Kp60

超实时 (FTRT) 特性可实现在单个 U30 加速器上在 20 分钟内完成 60 分钟的 1080p60 品质视频转码 超实时 (FTRT) 特性可实现在单个 U30 加速器上在 20 分钟内完成 60 分钟的 1080p60 品质视频转码

Xilinx 资源管理器 (XRM) 允许多个视频处理任务在多个 Alveo U30 卡间运行，从而可实现工作负载无缝缩放 FFmpeg、GStreamer 以及 API 的无缝集成
