VCK5000 Versal 开发卡

2023/4/6 15:19:36
浏览次数: 1

AMD VCK5000 Versal™ 开发卡采用 AMD 7nm Versal ACAP 架构，用于优化 5G、数据中心计算、AI、信号处理、雷达等应用。VCK5000 特定域架构得到了 Vitis™、Vitis AI，以及 Mipsology Zebra® 和 Aupera® VMSS 等合作伙伴解决方案的全面支持，不仅带来了强大的单位功耗性能（马力），同时还在 C/C++ 软件可编程性中保持了易用性。

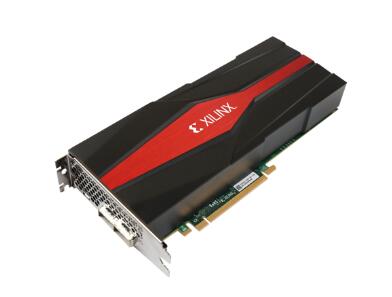

VCK5000 Versal 开发卡


与 nVidia 旗舰 GPU 相比，VCK5000 开发平台在标准 AI 基准测试中提供接近 100% 的每瓦计算效率和 2 倍的 TCO，因此是为云端应用和边缘应用实现 CNN、RNN 和 NLP 加速的理想开发平台。
在线留言询价
