HMC451LP3中等功率放大器的外观尺寸图

2023/4/11 16:16:13

浏览次数: 4

HMC451LP3(E)放大器具有5至18 GHz的工作范围，提供18 dB增益、+21 dBm饱和功率和18% PAE（+5V单电源）。 50 Ω匹配放大器无需任何外部元件，且RF I/O经过隔直，非常适合用作线性增益模块或HMC混频器LO驱动器。

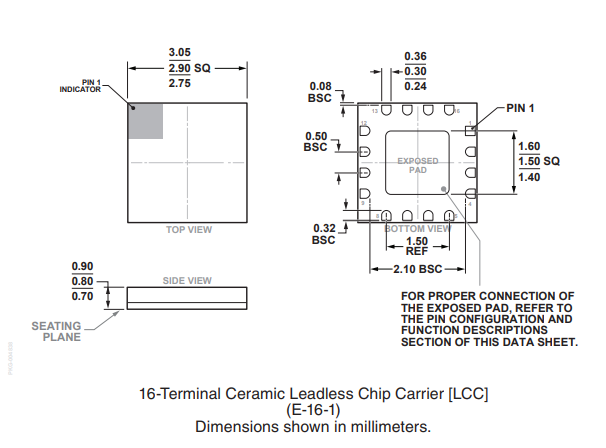

其详细的外观尺寸请看下图
