IRLML6402TRPBF-Micro 3封装中的20V单P沟道功率MOSFET

2023/4/12 11:39:29
浏览次数: 3

    -Micro 3封装中的20V单P沟道功率MOSFET


    功率MOSFET的IR MOSFET系列采用经验证的硅工艺，为设计师提供了广泛的设备组合，以支持各种应用，如直流电机、逆变器、SMPS、照明、负载开关以及电池供电的应用。这些设备有各种表面安装和通孔封装，具有行业标准封装，便于设计。

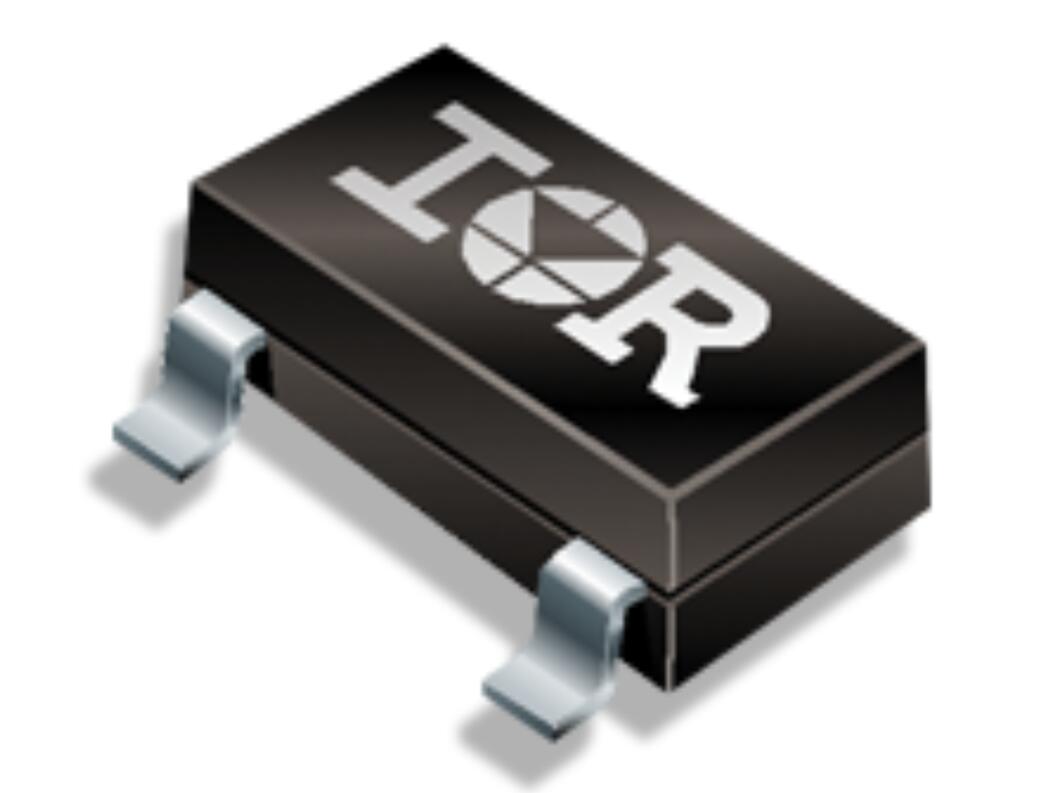

IRLML6402TRPBF-Micro 3封装中的20V单P沟道功率MOSFET


    功能概述


    用于宽SOA的平面单元结构


    针对分销合作伙伴提供的最广泛的可用性进行了优化


    符合JEDEC标准的产品鉴定


    针对低于100kHz的切换应用优化的硅


    行业标准表面贴装封装


    好处


    增加了坚固性


    分销合作伙伴的广泛可用性


    行业标准资质等级


    低频应用中的高性能


    标准引脚可直接更换
在线留言询价
