TQP3M9037 700-6000 MHz超低噪声、高线性低噪声放大器

2023/4/12 13:55:08
浏览次数: 8

Qorvo的TQP3M9037是一款高线性、超低噪声增益块放大器，采用小型2x2 mm表面安装封装。在1.9GHz下，放大器通常提供20dB增益、+35dBm OIP3和0.4dB噪声系数，同时从5V电源汲取65mA电流。该放大器不需要负电源进行操作，并且可以从3.3到5伏的单个正电源进行偏置。该设备封装在符合绿色/RoHS标准的行业标准2x2 mm封装中。TQP3M9037采用高性能E-pHEMT工艺进行内部匹配，并集成了关闭偏置功能，可用于TDD应用。TQP3M9037覆盖0.7-4 GHz频带，适用于无线基础设施。它与低频段引脚兼容，0.4-2.0 GHz TQP3M9036。

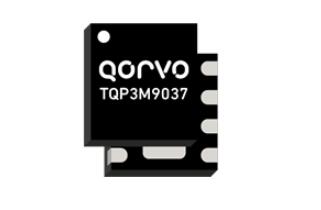

TQP3M9037 700-6000 MHz超低噪声、高线性低噪声放大器
在线留言询价
