SN74LVC3G04DCTR 3 通道、1.65V 至 5.5V 反相器

2023/4/13 16:08:59

浏览次数: 4

此三重逆变器设计用于1.65-V至5.5-V VCC操作。SN74LVC3G04设备执行布尔函数Y＝A。

NanoFree公司™ 封装技术是集成电路封装概念的重大突破，使用芯片作为封装。

此设备完全指定用于使用Ioff的部分断电应用程序。Ioff电路禁用输出，防止设备断电时损坏的电流回流。

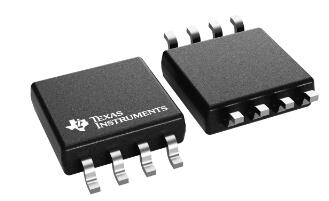

SN74LVC3G04DCTR 3 通道、1.65V 至 5.5V 反相器
