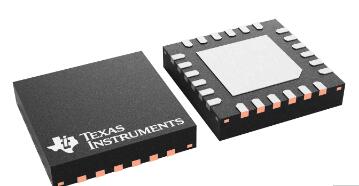

THS770006具有 +6dB 固定增益的高速全差分 ADC 驱动器放大器

2023/4/14 9:03:08
浏览次数: 2

    THS770006是一款固定增益+6dB的宽带全差分放大器，专为驱动输入频率高达130MHz的16位模数转换器（ADC）和输入频率高至200MHz的14位ADC而设计和优化。该设备提供具有低失真和低噪声的高带宽、高电压输出，在需要非常高动态范围的高速数据采集系统中至关重要，例如无线基站以及测试和测量应用。该器件还为通用、高速差分信号链和短线驱动器应用提供了出色的差分放大器。


THS770006具有 +6dB 固定增益的高速全差分 ADC 驱动器放大器


    THS770006在标称+5V单电源上工作，提供非常快速、7.5ns的过驱动条件下的最大恢复时间，并具有省电模式。THS770006采用无铅（符合RoHS标准）和绿色QFN-24热增强封装。其特点是在-40°C至+85°C的工业温度范围内运行。
