THS4511-SP抗辐射 V 类宽带全差分放大器

2023/4/14 9:04:50
浏览次数: 0

    THS4511是一款全差分运算放大器，专为单电源5V数据采集系统设计。它在2 nV/负载时具有非常低的噪声。回转速率非常高，为5100 V/?s，沉降时间为5.5 ns至1%（2 V步进），非常适合脉冲应用。它的设计最小增益为6dB。


THS4511-SP抗辐射 V 类宽带全差分放大器


    为了实现与ADC的直流耦合，其独特的输出共模控制电路在设置在中间电源±0.5 V范围内时，将输出共模电压保持在与设置电压偏移5 mV以内（典型）。共模设置点由内部电路设置为中间供电，内部电路可能由外部源过度驱动。


    THS4511是一款经过优化的高性能放大器，可用于5V单电源数据采集系统。输出经过优化以获得最佳性能，其共模电压设置为中间电源，输入经过优化以在宽范围的共模输入电压上获得性能。低电源电压下的高性能可实现单电源5V数据采集系统，同时最大限度地减少组件数量。

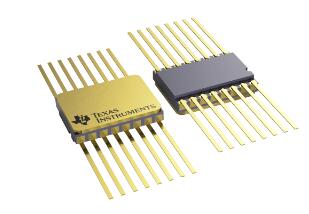

    THS4511采用16引脚陶瓷扁平封装（W），其特点是可在-55°C至125°C的全军用温度范围内工作。
在线留言询价
