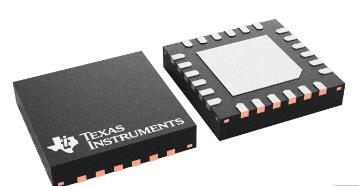

SN74HCS541具有三态输出和施密特触发输入的八路缓冲器和线路驱动器

2023/4/14 9:17:59

浏览次数: 3

SN74HCS541 包含三态输出和施密特触发输入的八路缓冲器。低电平有效输出能够使引脚（OE1 和 OE2）控制所有八个通道，并配置为使输出都必须为低电平才能有效。

那么SN74HCS541八路缓冲器电子元件主要具备哪些特征呢？常用在哪些应用？

其主要具备以下特征：

•宽工作电压范围：2 V至6 V

•施密特触发器输入允许缓慢或嘈杂的输入信号

•低功耗

•典型ICC为100 nA

•典型输入漏电流为±100 nA

•6V时±7.8mA输出驱动

•扩展的环境温度范围：-40°C至+125°C，TA

常见应用如下：

• 启用或禁用数字信号

• 消除缓慢或嘈杂输入信号

• 在控制器复位期间保持信号

• 对开关进行去抖
