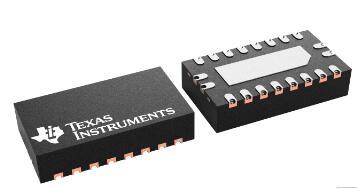

SN74HCS244-Q1是一个具有三态输出和施密特触发器输入的八进制缓冲器电子元件。该设备被配置为两组四个驱动器，每个驱动器由自己的输出使能引脚控制。
输入注意事项
输入信号必须跨越 V_IL(min) 才被视为逻辑 LOW，跨越 V_IH(max) 才被视为逻辑 HIGH。不要超过绝对最大额定值中找到的最大输入电压范围。
未使用的输入必须端接到 V_CC 或地。如果输入完全未使用，可以直接端接；如果输入有时使用，可以连接上拉或下拉电阻。上拉电阻用于默认状态为 HIGH，下拉电阻用于默认状态为 LOW。电阻值受控制器驱动电流、流入 SN74HCS244-Q1 的漏电流（如电气特性中所述）以及所需的输入转换速率限制。由于这些因素，通常使用 10 kΩ 电阻值。
SN74HCS244-Q1 没有输入信号转换速率要求，因为它具有施密特触发输入。
具有施密特触发输入的另一个好处是抑制噪声的能力。幅度足够大的噪声仍可能引起问题。要了解多少噪声算过多，请参阅电气特性中的 ΔV_T(min)。该迟滞值将提供峰峰值限制。
与标准 CMOS 输入不同，施密特触发输入可以保持在任何有效值而不会导致功耗大幅增加。将输入保持在 V_CC 或地以外的值所引起的典型附加电流在典型特性中绘制。
输出注意事项
正电源电压用于产生输出 HIGH 电压。从输出端吸取电流会降低输出电压，如电气特性中的 V_OH 规格所述。地电压用于产生输出 LOW 电压。向输出端灌入电流会增加输出电压，如电气特性中的 V_OL 规格所述。
即使是很短的时间，也永远不要将可能处于相反状态的推挽输出直接连接在一起。这可能导致过大的电流和器件损坏。
同一器件内具有相同输入信号的两个通道可以并联连接以增加输出驱动强度。
未使用的输出可以悬空。不要将输出直接连接到 V_CC 或地。
