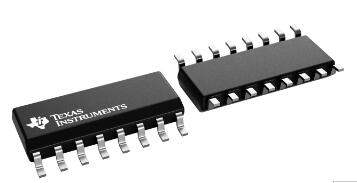

SN74HCS365具有三态输出的十六进制缓冲器和线路驱动器

2023/4/14 9:21:04

浏览次数: 1

SN74HCS365包含六个独立的缓冲器，具有施密特触发器输入和三态输出。当任一输出使能（OE）引脚被设置为高状态时，所有通道都被置于高阻抗模式。

关于SN74HCS365缓冲器电子元件的特征主要有以下方面：

•宽工作电压范围：2 V至6 V

•施密特触发器输入允许缓慢或嘈杂的输入信号

•低功耗

•典型ICC为100 nA

•典型输入漏电流为±100 nA

•6V时±7.8mA输出驱动

•扩展的环境温度范围：-40°C至+125°C，TA

因此，SN74HCS365缓冲器常常被在以下应用中见到：

•启用或禁用数字信号

•消除缓慢或嘈杂的输入信号

•在控制器重置期间保持信号

•清除开关的抖动
