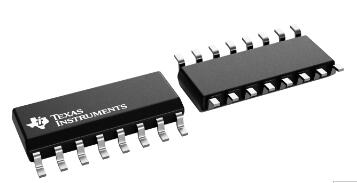

SN74HCS367具有非反相三态输出的十六进制缓冲器和线路驱动器

2023/4/14 9:22:26

浏览次数: 2

SN74HCS367是是一款具有三态输出和施密特触发器输入的十六进制缓冲器芯片。该设备被配置为两个组，一个具有四个驱动器，另一个具有两个驱动器，每个由自己的输出使能引脚控制。

其中SN74HCS367十六进制缓冲器电子元件主要具备以下特征：

•宽工作电压范围：2 V至6 V

•施密特触发器输入允许缓慢或嘈杂的输入信号

•低功耗

•典型ICC为100 nA

•典型输入漏电流为±100 nA

•6V时±7.8mA输出驱动

•扩展的环境温度范围：-40°C至+125°C，TA
