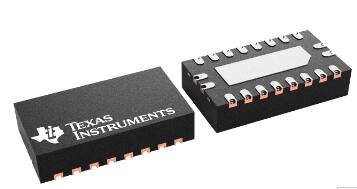

SN74HCS367-Q1具有非反相三态输出的汽车十六进制缓冲器和线路驱动器

2023/4/14 9:23:54

浏览次数: 4

SN74HCS367-Q1是一个具有三态输出和施密特触发器输入的十六进制缓冲器。该设备被配置为两个组，一个具有四个驱动器，另一个具有两个驱动器，每个由自己的输出使能引脚控制。

具备的特征都有哪些？

SN74HCS367-Q1缓冲器电子元件主要有以下特征：

•AEC-Q100符合汽车应用标准：

•设备温度等级1：-40°C至+125°C，TA

•设备HBM ESD分类2级

•设备CDM ESD分类级别C6

•宽工作电压范围：2 V至6 V

•施密特触发器输入允许缓慢或嘈杂的输入信号

•低功耗

•典型ICC为100 nA

•典型输入漏电流为±100 nA

•6V时±7.8mA输出驱动
