ERA-2SM+增益模块放大器产品参数

2023/5/4 14:22:12

浏览次数: 5

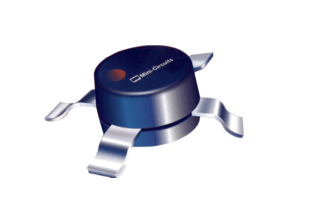

ERA-2SM+增益模块放大器产品参数

封装WW107

分类增益模块

频率低DC

频率高6000

增益14.4

噪声系数4

功率输出13

接头形式-

接口SMT

ERA-2SM+增益模块放大器产品参数

增益模块放大器一般可用于RF、IF或LO信号路径，能够提供良好的增益平坦度和回波损耗。
