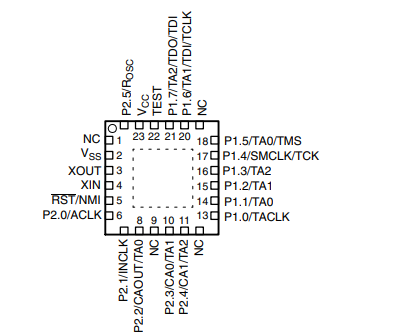

MSP430F1121AIRGER超低功率混合信号微控制器

2023/5/11 14:52:44
浏览次数: 6

MSP430F1121AIRGER是具有内置16位定时器的超低功率混合信号微控制器，通用模拟比较器和14个I/O引脚。典型应用包括传感器系统，该系统捕获模拟信号，将其转换为数字值，然后处理数据以便显示或传输到主机系统。前独立射频（RF）传感器最后是另一个应用领域。I/O端口输入在电阻上提供单斜率A/D转换能力传感器。

  • MSP430F1121AIRGER具有三个捕获/比较寄存器的16位Timer_A，用于模拟信号比较功能或斜率的片上比较器模数（A/D）转换，串行板载编程，无需外部编程电压，安全保险丝可编程代码保护

RAM 容量：256 x 8
电压 - 电源 (Vcc/Vdd)：1.8 V ~ 3.6 V
数据转换器：斜率 A/D
振荡器型：内部
工作温度：-40℃ ~ 85℃
封装/外壳：24-VQFN, 24-HVQFN, 24-SQFN, 24-DHVQFN
包装：带卷 (TR)
其它名称：296-15891-2

MSP430F1121AIRGER超低功率混合信号微控制器
