KSN-2346A+频率合成器的特点及其应用领域

2023/6/20 9:55:49
浏览次数: 3

KSN-2346A+是一款频率合成器，专为LTE基站应用而设计，工作频率范围为2286至2346 MHz。KSN-2346A+采用金属外壳（尺寸为0.800英寸 x 0.584英寸 x 0.154英寸），以屏蔽不需要的信号和噪声。为了增强KSN-2346A+的稳健性，每个内部元件都使用芯片连接器固定在基板上，从而消除了焊接引起的电子元件墓碑现象的风险。

KSN-2346A+频率合成器特点

集成VCO + PLL

低相位噪声和杂散

坚固的设计和结构

低工作电压（VCC VCO=+5V，VCC PLL=+5V）

小尺寸，为0.800英寸 x 0.584英寸 x 0.154英寸

KSN-2346A+应用领域

LTE基站

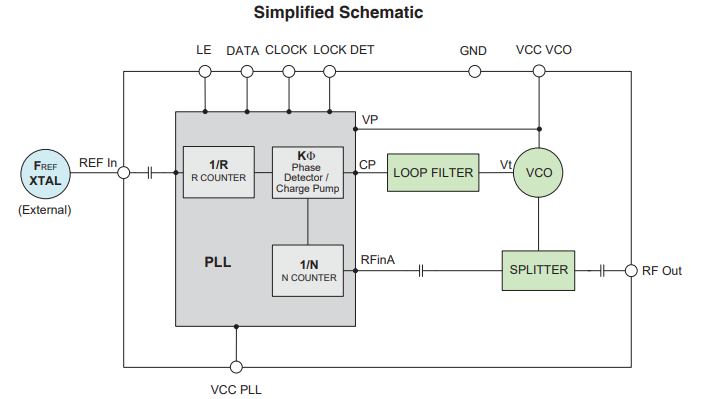

KSN-2346A+频率合成器的特点及其应用领域
