AD8138ARZ低失真差分ADC驱动器的性能参数

2023/7/5 15:00:10
浏览次数: 6

AD8138是差分信号处理运算放大器的一大进步。AD8138可以用作单端差分放大器或差分差分放大器。AD8138与运算放大器一样易于使用，极大地简化了差分信号的放大和驱动。AD8138采用专有的ADI XFCB双极工艺制造，具有320 MHz的−3 dB带宽，可提供差分放大器中谐波失真最低的差分信号。

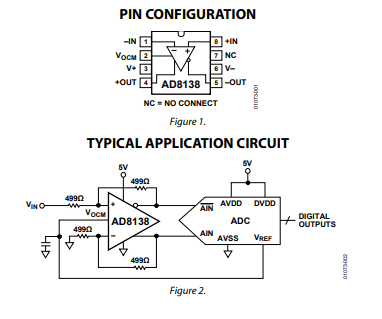

AD8138ARZ低失真差分ADC驱动器的性能参数

AD8138具有独特的内部反馈功能，可提供平衡的输出增益和相位匹配，抑制偶次谐波。内部反馈电路还将与外部增益设置电阻器中的失配相关联的任何增益误差最小化。

AD8138的失真性能使其成为通信系统的理想ADC驱动器，其失真性能足以在高频下驱动最先进的10位至16位转换器。

AD8138的高带宽和IP3也使其适合用作IF和基带信号链中的增益块。AD8138的偏移和动态性能使其非常适合各种信号处理和数据采集应用。AD8138有SOIC和MSOP两种封装，可在−40°C至+85°C温度下运行。
