HMC939数字衰减器MMIC芯片的特性及其应用领域分析

2023/7/7 11:37:35
浏览次数: 2

HMC939管芯是一种宽带5位GaAs IC数字衰减器MMIC芯片。覆盖0.1到40GHz，插入损耗通常小于5dB。对于31dB的总衰减，衰减器比特值为1.0（LSB）、2、4、8、16。衰减精度极佳，典型阶跃误差小于±1.0 dB，IIP3为+43 dBm。五个控制电压输入，在+5V和0V之间切换，用于选择每个衰减状态。

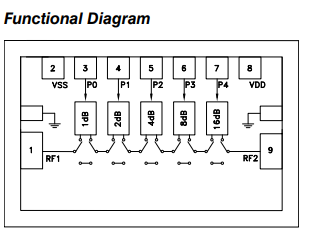

HMC939数字衰减器MMIC芯片的特性及其应用领域分析

特性：

1.1.0 dB LSB阶跃至31 dB

2.每比特单个正控制线

3.±1.0 dB典型位误差

4.高输入IP3:+43 dBm

5.模具尺寸：2.29 x 0.95 x 0.1毫米

HMC939非常适合：光纤和宽带电信、微波无线电和甚小孔径终端、军用无线电、雷达和ECM和空间应用等应用领域。
