HMC939ALP4ETR数字衰减器的特性详解

2023/7/18 11:10:18
浏览次数: 2

HMC939ALP4E数字衰减器以1 dB步长提供31 dB的衰减控制范围。在100 MHz至33 GHz的指定频率范围内提供较佳的插入损耗、衰减精度和输入线性度。需要VDD = +5 V和VSS = −5 V双电源电压供电，通过集成片内驱动器提供CMOS/TTL兼容并行控制接口。符合RoHS标准的紧凑型4 mm × 4 mm LFCSP封装。

特性：

衰减范围：1 dB LSB步进至31 dB

插入损耗：典型值6 dB（33 GHz）

衰减精度：±0.5 dB（典型值）

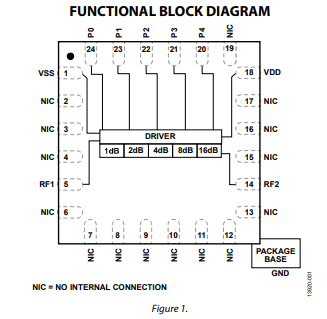

HMC939ALP4ETR数字衰减器的特性详解

输入线性度

0.1 dB压缩(P0.1dB)：24 dBm（典型值）

三阶交调点(IP3)：40 dBm（典型值）

功率处理：27 dBm

双电源供电：±5 V

CMOS/TTL兼容并行控制

24引脚、4 mm × 4 mm LFCSP封装
在线留言询价
