HMC316MS8ETR小型双平衡混合器的功能及特点

2023/7/21 13:54:49
浏览次数: 3

HMC316MS8和HMC316MS8E都是采用8铅塑料表面安装封装的小型双平衡混合器。无源GaAs肖特基二极管混频器实现了片上平面巴伦变压器，并且不需要外部组件。并且混频器可以用作上变频器、下变频器或调制器。在中频，混频器提供7.5 dB的转换损耗和+25 dBm的IIP3，LO驱动电平为+19 dBm。该设计针对需要高转换器线性度的低成本高容量应用进行了优化。

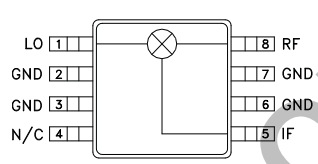

HMC316MS8ETR小型双平衡混合器的功能及特点

HMC316MS8ETR小型双平衡混合器的特点

转换损耗：8 dB

本振/射频隔离：>35 dB

输入IP3:+25 dBm

超小型封装：＜1毫米高

除此之外，HMC316MS8/HMC316MS8E也是非常适合：蜂窝基站、电缆调制解调器、固定无线接入系统和WiMAX等应用。
