HMC129LC4TR双平衡MMIC混频器的功能特点

2023/7/21 14:16:18
浏览次数: 5

HMC129LC4是通用双平衡MMIC混频器的一种型号，常被安装在无引线“无PB”RoHS兼容SMT封装中，并且可用作4至8 GHz频段的上变频器或下变频器。另外，HMC129LC4非常适合需要小尺寸、无直流偏压和一致IC性能的应用。该混频器可以在+9至+15dBm的宽LO驱动输入上操作。其性能与双相调制器或解调器一样好。HMC129LC4还可以消除了引线接合的需要，允许使用表面安装制造技术。下面是关于HMC129LC4TR混频器的一些特点。

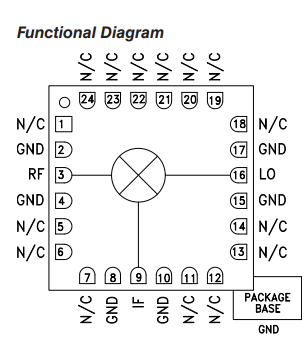

HMC129LC4TR双平衡MMIC混频器的功能特点

特点：

转换损耗：7 dB

LO至RF和IF隔离：40 dB

输入IP3:+17 dBm

符合RoHS标准的4x4毫米SMT封装

如有产品的需求，可直接联系我们的在线客服进行咨询。
