MADRCC0005单通道驱动器的参数及功能图

2023/7/26 10:12:02
浏览次数: 2

MACOM的MADRCC005是一款单通道驱动器，用于将TTL控制输入转换为GaAs FET微波开关和衰减器的互补栅极电压。高速模拟CMOS技术用于在中等到高速下实现低功耗，包括大多数微波开关应用。

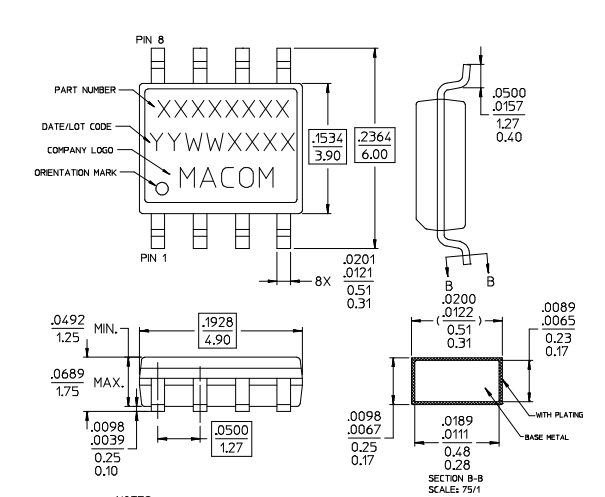

MADRCC0005单通道驱动器的参数及功能图

并且其最高工作温度为85摄氏度，最低工作温度为-40摄氏度，最大电源电压为5.5伏，电源电压-最小值为4.5伏，额定电源电压要求为5伏，采用表面黏着的方式安装。长度为4.9毫米，就座高度-最大1.75毫米，宽度3.9毫米，终端间距1.27毫米，这些在安装过程中都是需要注意的。
