HMC647ALP6ETR数字移相器的特性及参数

2023/7/28 10:45:40
浏览次数: 5

HMC647ALP6E——6位数字移相器，其额定频率范围为2.5至3.1 GHz，提供360度相位覆盖，LSB为5.625度。 并且HMC647ALP6E在所有相态具有1.5度的极低RMS相位误差及±0.4 dB的极低插入损耗变化。 此款高精度移相器通过0/+5V的正控制逻辑控制。除此之外还采用紧凑型6x6 mm塑料无引脚SMT封装，内部匹配50 Ohms，无需任何外部元件。

特性

低RMS相位误差： 1.5°

低插入损耗： 4 dB

高线性度： +50 dBm

正控制逻辑

360°覆盖，LSB = 5.625°

28引脚QFN无引脚SMT封装： 36mm2

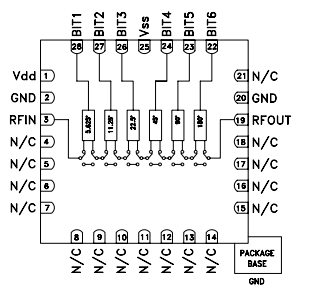

HMC647ALP6ETR数字移相器的特性及参数

应用

EW接收器

气象和军用雷达

卫星通信

波束成形模块

相位抵消

 HMC647ALP6ETR数字移相器近期到货，有需求可咨询在线客服。
