QAT-1+固定衰减器的参数及其功能分析

2023/8/17 13:52:23
浏览次数: 7

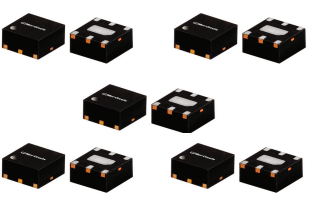

QAT-1+是一款固定衰减器，其工作频率最小0MHz，最大50000MHz，QFN-6，衰减标称值为1.8分贝，特性阻抗为50 Ω，最大输入功率(连续波)为33.01 dBm，采用表面粘贴的方式进行安装，因此需要在安装过程前预留出固定的位置。避免因位置预留过小而导致出现无法安装的现象。

QAT-1+固定衰减器的参数及其功能分析


功能

2X2mm QFN封装

功率处理高达2W

卓越的精度和平面度

兆亿微波商城作为一家一站式射频芯片采购平台，一直致力于为顾客提供便捷、优质的购物体验。一直以来兆亿微波商城都注重为顾客提供高品质的商品和优质的服务。我们与众多知名品牌和供应商合作，确保所售商品的品质和可靠性。我们将竭诚为您提供更好的购物体验和服务。期待与您的相遇！
