PMA3-352GLN+宽带低噪声MMIC放大器的功能及特性分析

2023/9/5 14:07:39
浏览次数: 1

PMA3-352GLN+是一款基于PHEMT的宽带低噪声MMIC放大器，具有低噪声、高IP3和宽带平坦增益的独特组合，是敏感、高动态范围S波段接收器应用的选择。这种设计在单个5V电源上运行，与50相匹配Ω 并采用小型、薄型封装（3 x 3 x 0.89mm），可容纳密集的电路板布局。

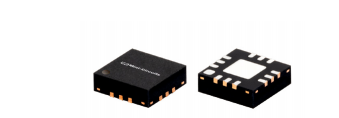

PMA3-352GLN+宽带低噪声MMIC放大器的功能及特性分析

特性：

平坦增益，±0.9 dB

低噪声系数，典型值0.7 dB。

高增益，典型值高达28.5 dB。

高IP3，典型+27.8dBm。

出色的增益平坦度，在2.5到3.5 GHz范围内±0.9 dB
