ISO6741DWR四通道数字隔离器的特征分析

2023/9/6 10:56:12
浏览次数: 2

ISO674x设备是高性能的四通道数字隔离器，非常适合根据UL 1577要求高达5000 VRMS隔离等级的成本敏感应用。这些设备还通过了VDE、TUV、CSA和CQC的认证。

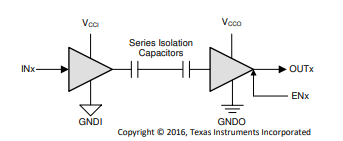

ISO674x器件在低功耗下提供高电磁抗扰度和低发射，同时隔离CMOS或LVCMOS数字I/O。每个隔离通道都有一个逻辑输入和输出缓冲器，由TI的双电容二氧化硅（SiO2）绝缘屏障分隔。这些设备带有使能引脚，可用于将各个输出置于多主驱动应用的高阻抗中。

ISO6740设备具有相同方向的所有四个通道，ISO6741设备具有三个正向通道和一个反向通道，而ISO6742设备具有两个正向和两个反向通道。在输入功率或信号丢失的情况下，对于没有后缀F的设备，默认输出为高，对于后缀为F的设备则为低。

ISO6741DWR四通道数字隔离器的特征分析

特性：

50 Mbps数据速率

坚固的隔离屏障：

1500 VRMS工作电压下的高寿命

最高5000 VRMS隔离等级

高达10 kV的浪涌能力

±75 kV/µs典型CMTI
