TCCH-80+射频扼流圈的性能参数及功能分析

2023/9/6 14:02:45
浏览次数: 42

TCCH-80+是一款通用电感器，4uH，1元件，SMD，符合ROHS标准，最高工作温度85摄氏度，最低工作温度-40摄氏度，额定电流-最大值0.2 A。采用表面黏着的安装方式。下面是关于TCCH-80+的详细的功能分析，希望对你有所帮助。

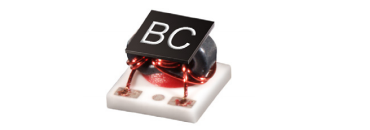

TCCH-80+射频扼流圈的性能参数及功能分析

功能

非常宽带

微型尺寸，0.15“x0.15”

低寄生电容0.1 pf（典型值）。

有效并联电阻，Rch 500欧姆（典型值）。

可用频率高达10GHz

可水洗

兆亿微波商城作为一家一站式射频芯片采购平台，一直致力于为顾客提供便捷、优质的购物体验。一直以来兆亿微波商城都注重为顾客提供高品质的商品和优质的服务。我们与众多品牌和供应商合作，确保所售商品的品质和可靠性。我们将竭诚为您提供更好的购物体验和服务。期待与您的相遇！
