HMC565LC5TR-R5低噪声放大器的参数及特性分析

2023/9/7 17:02:21
浏览次数: 4

HMC565LC5是一款高动态范围GaAs PHEMT MMIC低噪声放大器，采用符合RoHS标准的无引脚5x5mm SMT封装。 HMC565LC5工作频率范围为6至20 GHz，在整个工作频段内具有21 dB小信号增益、2.5 dB噪声系数和+20 dBm输出IP3。 由于采用+3V电源供电和隔直RF I/O，该自偏置LNA非常适合微波无线电应用。

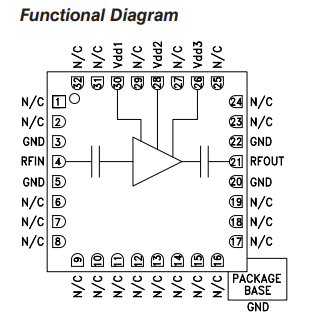

HMC565LC5TR-R5低噪声放大器的参数及特性分析

特性：

噪声系数： 2.5 dB

增益： 21 dB

OIP3: 20 dBm

单电源： +3V (53 mA)

50 Ω匹配输入/输出

符合RoHS标准的5x5 mm封装

应用

点对点无线电 点对多点无线电和VSAT 测试设备和传感器 军事和太空

兆亿微波商城作为一家一站式射频芯片采购平台，一直致力于为顾客提供便捷、优质的购物体验。一直以来兆亿微波商城都注重为顾客提供高品质的商品和优质的服务。我们与众多品牌和供应商合作，确保所售商品的品质和可靠性。我们将竭诚为您提供更好的购物体验和服务。期待与您的相遇！
在线留言询价
