HMC336MS8GETR SMT正控开关SMT-6 GHz

2023/9/8 14:22:09
浏览次数: 1

HMC336MS8G和HMC336MS8E是宽带非反射GaAs MESFET SPDT开关，采用低成本的8引脚MSOP8G表面安装封装，带有暴露的接地片。该开关覆盖直流至6.0 GHz，具有高隔离性和低插入损耗。该开关使用0/+5伏的正控制电压进行操作，并且需要+5V的固定偏压。此开关适用于50欧姆或75欧姆系统。此开关适用于DC-6.0 GHz 50欧姆或75欧姆系统：宽带、光纤、切换滤波器组、无线频率低于6.0 GHz

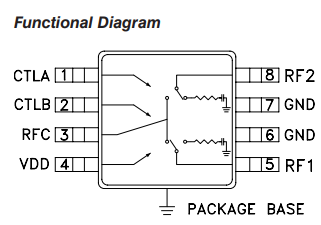

HMC336MS8GETR SMT正控开关SMT-6 GHz

特性：

宽带性能：DC-6.0 GHz

高隔离：42 dB@6 GHz

低插入损耗：1.6 dB@6 GHz

MSOP8G SMT封装

兆亿微波商城作为一家一站式射频芯片采购平台，一直致力于为顾客提供便捷、优质的购物体验。一直以来兆亿微波商城都注重为顾客提供高品质的商品和优质的服务。我们与众多品牌和供应商合作，确保所售商品的品质和可靠性。我们将竭诚为您提供更好的购物体验和服务。期待与您的相遇！
