AD9767分别是双端口、高速、双通道、14位CMOS DAC，每款器件均集成两个高品质TxDAC+®内核、一个基准电压源和数字接口电路，采用48引脚小型LQFP封装。这些器件提供出色的交流和直流性能，同时支持最高125 MSPS的更新速率。
AD9767针对通信应用中的I数据与Q数据处理进行了优化。数字接口含有两个双缓冲锁存器以及控制逻辑。独立的写输入允许数据彼此独立地写入两个DAC端口。独立的时钟可控制各DAC的更新速率。利用模式控制引脚，AD9767可以与两个单独的数据端口接口，或与单个交错式高速数据端口接口。在交错模式下，输入数据流被解复用为原始I数据与Q数据，然后锁存。随后，I数据与Q数据由两个DAC转换，并以一半输入数据速率更新。
这些DAC采用分段电流源架构，并结合专有开关技术，可减小突波能量，并使动态精度达到较大。每个DAC均提供差分电流输出，从而支持单端或差分应用。AD9763、AD9765或AD9767的两个DAC可以同时更新，并可以提供20 mA的标称满量程电流。各DAC之间的满量程电流匹配精度可达到0.1%以内。
特点
• 10/12/14位双通道发射数模转换器(DAC)
• 更新速率：125 MSPS
• 出色的SFDR（至奈奎斯特频率）：75 dBc（5 MHz输出）
• 出色的增益与失调匹配：0.1%
• 完全独立或单电阻增益控制
• 双端口或交错式输入数据
• 1.2 V片内基准电压源
• 5 V或3.3 V电源供电
• 功耗：380 mW (5 V)
• 省电模式：50 mW (5 V)
• 48引脚LQFP封装

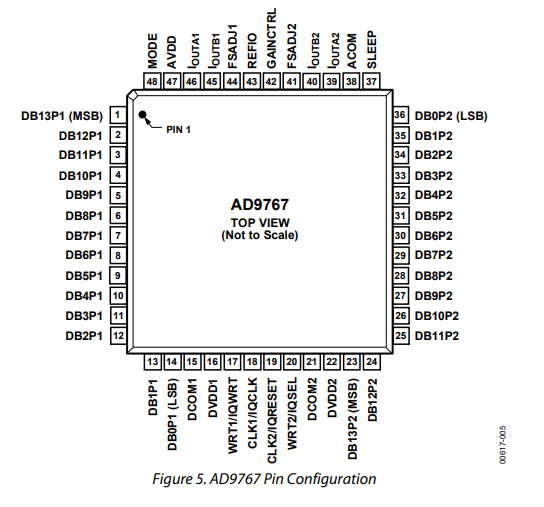

引脚图
