AD9689是一款双通道、14位、2.0 GSPS/2.6 GSPS模数转换器(ADC)。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该产品设计支持通信应用，能够实现高达5 GHz的宽带宽模拟信号直接采样。ADC输入的−3 dB带宽为9 GHz。AD9689针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。
这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计考量。模拟输入和时钟信号均为差分输入信号。ADC数据输出通过纵横多路复用器内部连接到四个数字下变频器(DDC)。各DDC由多个级联信号处理级组成：48位频率转换器（数控振荡器(NCO)）和抽取率。NCO可以选择通用输入/输出(GPIO)引脚范围内的预设频带，支持选择最多三个频带。AD9689的DDC工作模式可通过SPI可编程配置文件选择。
除了DDC模块，AD9689还具备其他功能，能够简化通信接收器的自动增益控制(AGC)功能。利用ADC的寄存器0x0245中的快速检测控制位，可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器就会变为高电平。由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。除了快速检测输出外，AD9689还具有信号监控能力。信号监控模块可提供ADC进行数字化处理信号的其它信息。
用户可将JESD204B子类1的高速串行输出设置为各种单通道、双通道、四通道和八通道配置，具体取决于接收逻辑器件的DDC配置和可接受通道速率。SYSREF±和SYNCINB±输入引脚支持多器件同步。
AD9689具有灵活的关断选项，在需要时可以大幅降低功耗。所有这些特性均可通过三线式串行端口接口(SPI)进行编程。采用196引脚无铅BGA封装，额定温度范围为−40°C至+85°C环境温度范围。
特点
• 0.975 V、1.9 V 和 2.5 V 直流电源供电
• 模拟输入全功率带宽：9 GHz (−3 dB)
• 幅度检测位支持实现高效AGC
• 可编程FIR滤波器，用于模拟通道损耗平衡
• 每通道集成2个宽带数字处理器• 48 位 NCO
• 可编程抽取率
• 相位相干NCO开关• 最多提供4个通道
• 串行端口控制• 支持 100 MHz SPI 写入和 50 MHz SPI 读取
• 具有2和4分频选项的整数时钟
• 灵活的 JESD204B 线配置

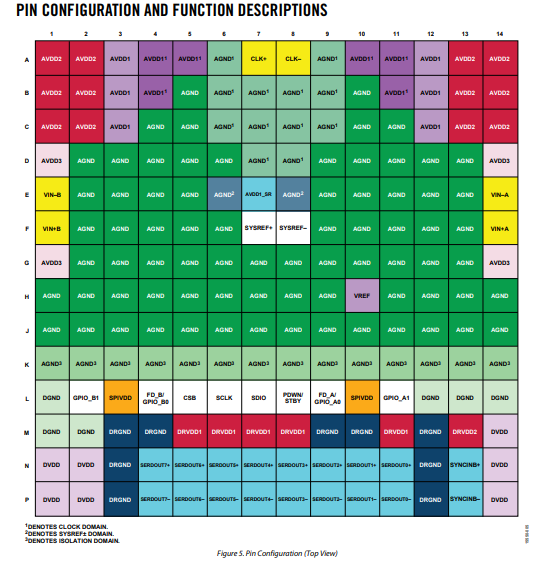

引脚图
