LM2577单片集成电路的概述及特点

2024/3/22 16:25:30
浏览次数: 4

LM2577是单片集成电路，提供升压（升压）、反激式和正向转换器开关调节器的所有功率和控制功能。该设备有三种不同的输出电压版本：12V、15V和可调。这些调节器需要最少数量的外部组件，具有成本效益，使用简单。本数据表中列出了一系列标准电感器和反激式变压器，旨在与这些开关稳压器配合使用。芯片上包括一个3.0A NPN开关及其相关保护电路，包括电流和热限制以及欠压锁定。其他特征包括不需要外部组件的52 kHz固定频率振荡器、用于在启动期间减少冲击电流的软启动模式以及用于改善对输入电压和输出负载瞬变的抑制的电流模式控制。

特点

•几乎不需要外部组件

•NPN输出开关3.0A，可耐受65V

•宽输入电压范围：3.5V至40V

•改善瞬态响应、线路调节和电流限制的电流模式操作

•52 kHz内部振荡器

•软启动功能可减少启动过程中的冲击电流

•输出开关受电流限制、欠压锁定和热关闭保护

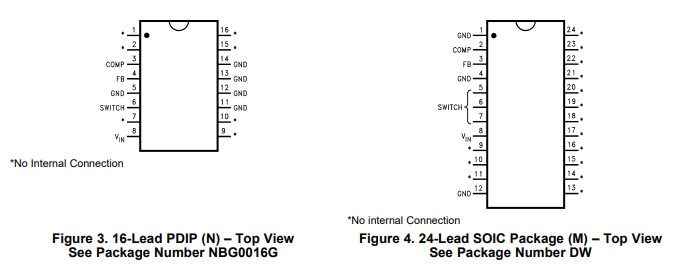

引脚图

LM2577单片集成电路的概述及特点
