10F-10F+射频适配器的概述及特点

2024/4/9 15:28:32

浏览次数: 6

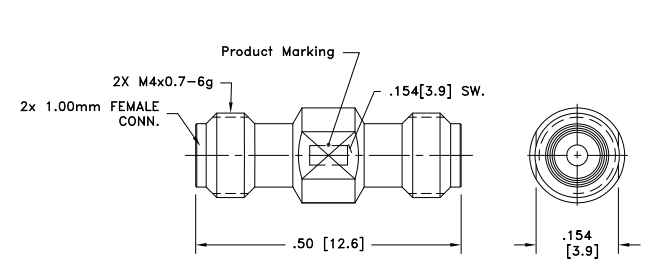

Mini Circuits的10F-10F+是一款同轴1.0mm母头到1.0mm母接头适配器，支持从DC到110 GHz的广泛应用。该模型提供了优异的VSWR和相对于频率的低插入损耗。10F-10F+采用钝化不锈钢结构。

10F-10F+射频适配器的概述及特点

特点

超宽带，直流至110 GHz

低插入损耗，0.27 dB典型值。

直筒

优秀的VSWR，1.07:1典型

10F-10F+射频适配器的概述及特点
