10M-10M+射频直通适配器的概述及特点

2024/4/9 15:51:17

浏览次数: 8

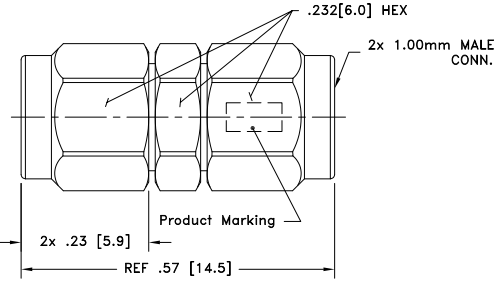

Mini Circuits的10M-10M+是一款同轴1.0mm公头到1.0mm公接头，支持从DC到110 GHz的广泛应用。该模型提供了优异的VSWR和相对于频率的低插入损耗。10M-10M+采用钝化不锈钢结构，长度仅为0.57英寸。

特点

超宽带，直流至110GHz

低插入损耗，0.35 dB典型值。

直筒

优秀的VSWR，1.06:1典型值。
